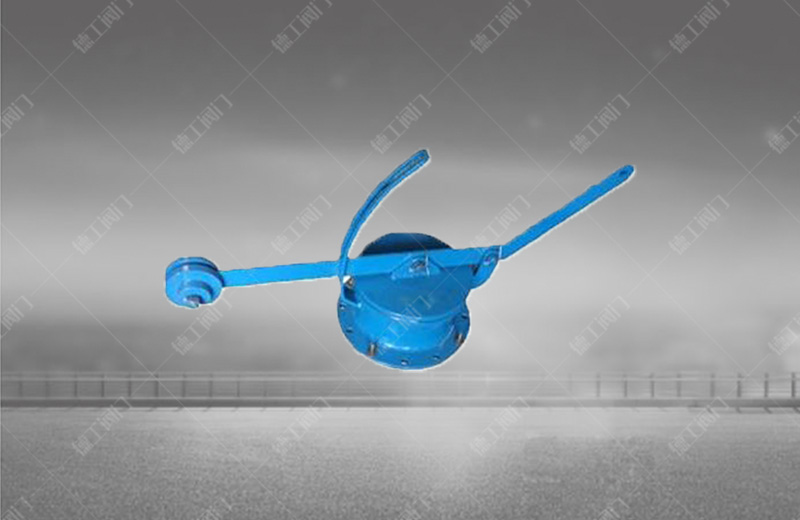

除塵放散閥
技術參數
產品型號：F65X
產品規格：DN150~600mm
公稱壓力：PN0.1~0.25MPa
適用溫度： ≤300℃
開啟角度：45度
適用介質：煤氣、空氣、和其它氣體
法蘭標準：GB/T9115-98
連接尺寸：GB2555-81PN2.5
檢測方法：GB/T13927-92
產品詳情
結構特點及用途
       本閥由閥座、錐形、閥蓋、閥桿、重錘、限制器等零件組成，閥桿為一杠杠機構，用閥桿的起落實現閥門的啟閉，依靠重錘的重力使密封面吻合。密封付系采用外球面與內錐面密封。適用于高爐及熱風系統的放散系統。

主要性能
公稱壓力   0.10Mpa；0.25Mpa
適用溫度 ≤300℃ 開啟角度 45°
適用介質 煤氣、空氣及其他氣體等
FS66W型密封面為本體材料，F(xiàn)S66HL密封面為堆焊耐磨合金
本系列除塵放散閥分為：錐蓋式和內錐面式錐蓋式內錐面式


主要外形尺寸、連接尺寸及質量             單位：mm

公稱通徑DN（mm） 公稱壓PN（MPa） L D D1 D2 b H
200 0.1 225 375 320 284 20 865
250 0.1 225 425 370 330 20 890
300 0.1 245 485 430 389 22 1020
250 0.1 265 555 490 448 22 1100
400 0.1 265 620 555 503 24 1225
450 0.1 285 645 600 570 24 1265
480 0.1 285 735 685 650 24 1320
500 0.1 285 755 705 670 26 1330
550 0.1 285 805 755 720 26 1360
600 0.1 285 850 795 745 28 1385
610 0.1 285 860 810 772 28 1395
650 0.1 285 910 830 794 28 1410
675 0.1 300 935 855 789 28 1425
700 0.1 300 980 890 845 30 1495
800 0.1 300 1075 985 940 30 1541
900 0.1 300 1190 1125 1070 30 1718
1000 0.1 410 1320 1210 1140 32 1650
1200 0.1 470 1530 1420 1350 36 1795
1250 0.1 470 1590 1475 1410 36 1800
