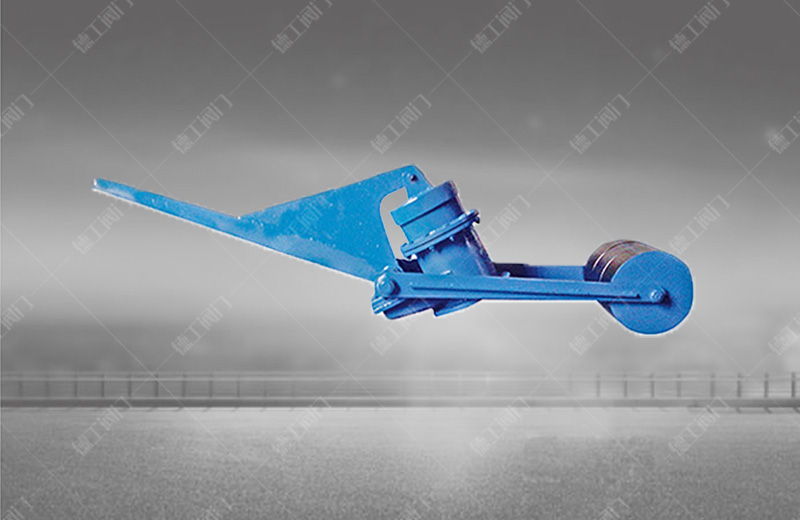

產品概述
爐頂放散閥由閥座、閥蓋、下殼、中殼、拉桿等零件組成。其是卷揚機式啟閉機控制杠杠系統拉動閥蓋實現閥門的啟閉。由于采用軸承定位，本閥具有結構簡單、啟閉靈活、密封性能好、操作方便、工作安全可靠等優點，主要用于在高爐休風時將爐中的煤氣排放到大氣中，以保證高爐系統的安全。
產品特點
1、驅動方式為液壓傳動，可克服鋼繩牽引布置的局限性。
2、密封方式為彈簧壓力，可大幅度減小設備的重量。
3、在關閉時，由彈簧倉4、連桿7、轉臂8組成的擺動導桿五桿機構相對于轉臂8具有自鎖能力，這樣就提高了關閉的可靠性。
4、閥蓋與轉臂連接采用雙組球面連接，配合閥蓋與閥座的硬密封面為球面與錐面的情況，使閥蓋在關閉時具備一定自調能力。
5、密封形式采用軟硬雙重密封，外軟內硬，使硬密封減壓、軟密封密封，這樣既實現了可靠的密封，又延長了軟密封的使用壽命。
6、是在開啟時，閥蓋處于放散氣流之外，既實現了順暢放散，又避免損傷設備。
主要性能規范
|
公稱壓 MPa |
0.25 |
|
密封試驗壓力MPa |
0.275 |
|
強度試驗壓力MPa |
0.375 |
|
適用溫度 （℃） |
≤500 |
|
適用介質 |
空氣、塵氣、煤氣 |
主要零件材料
| 零件名稱 | 閥座 | 閥蓋 | 下殼 | 中殼 | 拉桿 | 密封圈 |
| 材料 | 鑄鋼+堆焊硬質耐磨合金 | 鑄鋼+堆焊硬質耐磨合金 | 碳素鋼 | 鑄鋼 | 硬素鋼 | 氟橡膠 |
產品外形結構尺寸
|
DN |
D |
D1 |
Β |
A |
Β |
H1 |
H2 |
L |
N-Φd |
重量 |
|
200 |
380 |
340 |
20 |
240 |
528 |
200 |
805 |
410 |
12-Φ18 |
970 |
|
250 |
400 |
350 |
30 |
240 |
573 |
200 |
1353 |
410 |
12-Φ23 |
1100 |
|
400 |
545 |
495 |
28 |
350 |
712 |
420 |
1195 |
700 |
16-Φ22 |
1580 |
|
550 |
720 |
660 |
30 |
450 |
984 |
382 |
1320 |
860 |
16-Φ22 |
2550 |
