產品概述

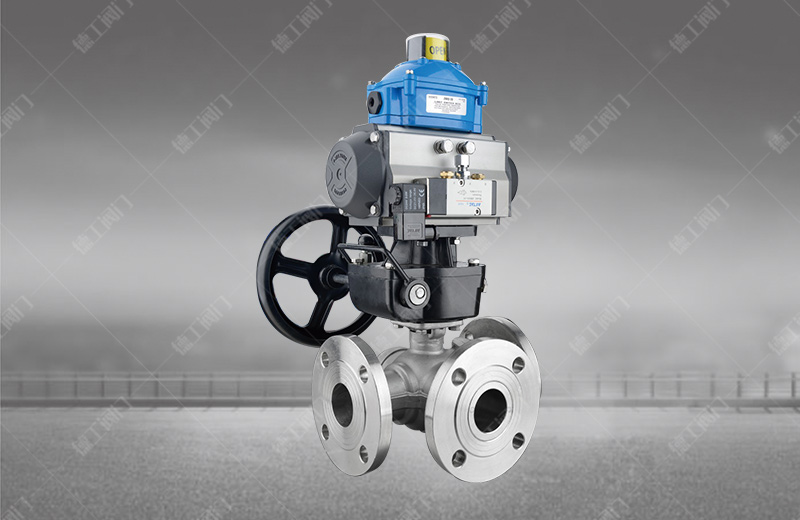

氣動三通球閥可分為L形氣動三通球閥和T形氣動三通球閥，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
主要性能參數
| 試驗壓力 | 公稱壓力（Mpa） | ||||
| Mpa | 1.6 | 2.5 | 4 | CL150 | JIS10K |
| 強度試驗 | 2.4 | 3.8 | 6 | 3.2 | 2.4 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 2.2 | 1.5 |
| 氣密試驗 | 0.5-0.7 | ||||
| 工作溫度 | PTFE≤150℃ PTL≤300℃ | ||||
| 適用介質 | C：水、油、氣；P：硝酸類；R：醋酸類 | ||||
| 閥體、閥蓋 | WCB、CF8 |
| 球體 | WCB Hcr、CF8 |
| 閥桿 | 2Cr13、CF8 |
| 閥座 | PTFE |
| 填料 | PTFE |
主要外形連接尺寸
公稱壓力
公稱通徑
L
L1
H
W
重量
Mpa
mm
in
mm
mm
mm
mm
1.6
2.5
4
CL150
JIS10K
1.6-4.0/CL150/JIS10K
15
1/2
130
65
62
100
2.5
3
3.5
2.5
2.5
20
3/4
150
75
68
160
3
3.5
4.5
3
3.6
25
1
160
80
75
160
4.8
5
6
5
5
32
1-1/4
180
90
85
200
6.5
7
8.5
7
7
40
1-1/2
200
100
95
200
8.5
9
10.5
9
9
50
2
230
115
110
250
11
12
14
12
11
65
2-1/2
290
145
130
300
15
17
20
16
16
80
3
310
155
155
400
21
22
32
21
22
100
4
350
175
180
500
33
36
50
36
36
125
5
400
200
250
600
65
70
80
68
70
150
6
480
240
275
800
103
110
120
105
105
200
8
580
290
325
1000
152
168
180
160
160
