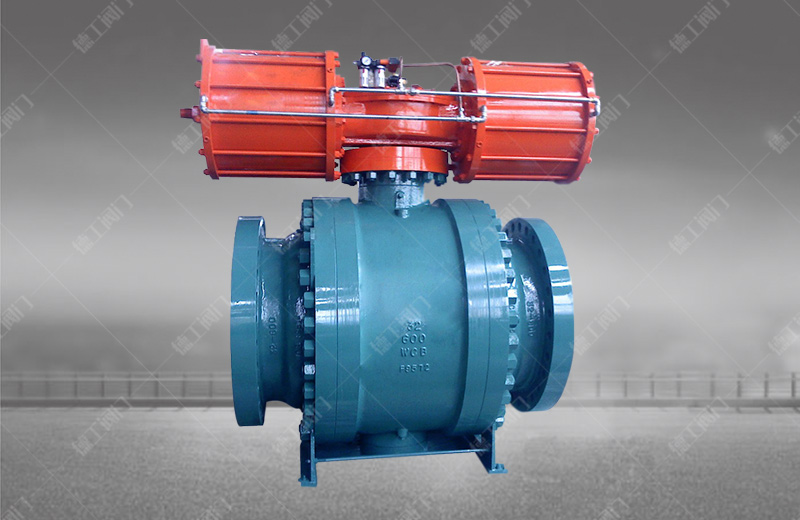

氣動三段式固定球閥
技術參數
產品型號：Q647F
公稱通徑：DN50~500mm
公稱壓力：PN1.6~6.4MPa
適用溫度：-28℃～300℃
適用介質：水、蒸汽、油品、硝酸類、醋酸類
驅動方式：手動、氣動
結構長度按：GB1221-89
法蘭尺寸按：GB9113、JB79-59
檢驗試驗按：JB/T9092-99
產品詳情

產品概述

       氣動三段式固定球閥是雙向閥，流向無限制。中法蘭用螺柱連接，上下閥桿均設有滑動軸承，減少磨擦，使用操作省力、平穩。在正常情況下：壓力低時閥座密封依靠彈簧預緊力使閥座緊貼球體達到密封，壓力高時，在閥座上形成活塞效應，在上游介質壓力作用下，使閥座壓緊球體達到密封、氣動固定球閥，氣動球閥，球閥廣泛應用于過程控制系統實現開或關。


主要技術參數

閥類 傳動方式 連結形式 結構形式 密封面 公稱壓力（MPa） 閥體材料
球閥 6-氣動
6s-氣動帶手動 		4-法蘭式
 固定球直通 F-氟塑料
H-合金鋼
PPL 		1.6
2.5
4.0
6.4 		按表內閥體
材料代號
公稱通徑DN（mm） 50-500
材料代號 C P R
主要零件 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
球板 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增強聚四氟乙烯 對位聚笨
填料 聚四氟乙烯 柔性石墨
適
用
工
況 		適用介質 水、蒸汽、油品 硝酸類 醋酸類
適用溫度 -28℃～300℃
控制型式 雙作用/單作用
作用型式 切斷/調節
輸入信號 電信號：0～10mA、-4～10mA 氣信號20～100kPa
回信電壓 AC220V/DC24V
工作介質 凈化壓縮壓氣
執行器 型號 GT系列、HY系列、AW系列、ZSH系列等
氣源壓力 0.4～0.7MPa


安裝尺寸表
公稱通徑DN（mm） 尺 寸（mm） 執行器型號
1.6MPa 2.5MPa 4.0MPa
L D D1 B Z-φD L D D1 B Z-φD L D D1 B Z-φD
50 203 160 125 16 4-18 216 160 125 20 4-18 216 160 125 20 4-18 可選配GTD/GTE、
AW/AWS、HY、
ZSH系列執行器
（以上選配僅供參選
具體選用根據實際要求）
65 222 180 146 18 4-18 241 180 145 22 8-18 241 180 145 22 8-18
80 241 195 160 20 8-18 283 195 160 22 8-18 283 195 160 22 8-18
100 305 215 180 20 8-18 305 230 190 24 8-23 305 230 190 24 8-23
125 356 245 210 22 8-18 381 270 220 28 8-25 381 270 220 28 8-25
150 394 280 240 24 8-23 403 300 250 30 8-25 403 300 250 30 8-25
200 457 335 295 26 12-23 502 360 310 34 12-25 502 375 320 38 12-30
250 533 405 355 30 12-25 586 425 370 36 12-30
300 610 460 410 30 12-25 648 485 430 40 16-30
350 686 520 470 34 16-25 762 550 490 44 16-34
400 762 580 525 36 16-30 838 610 550 48 16-34
450 864 640 585 40 20-30 914 660 600 50 20-34
500 914 705 650 44 20-34 991 730 660 52 20-41
