您當前位置：行業與產品 >> 蝶閥系列 >> 氣動UPVC蝶閥

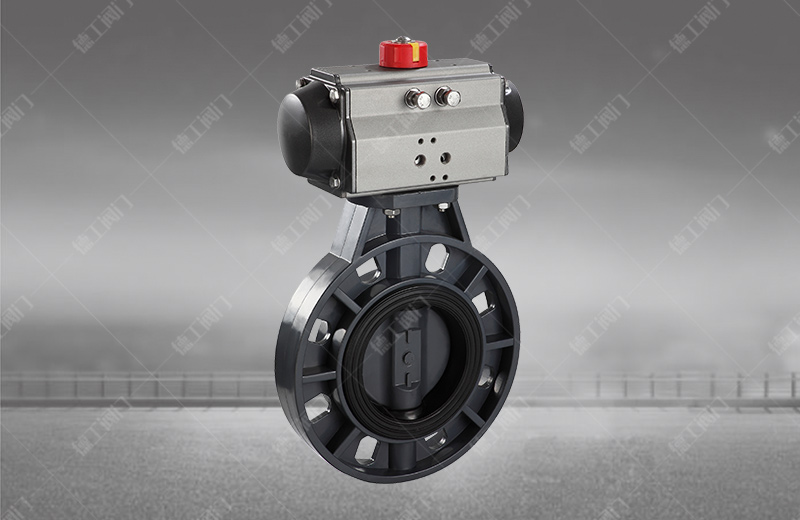

氣動UPVC蝶閥
技術參數
產品型號：D671X-10U
公稱通徑：DN50～300mm
公稱壓力：PN1.0～1.6Mpa
適用溫度：0～+60℃
閥體材質：UPVC、CPVC、PP
驅動方式：手柄 蝸輪傳動、電動、氣動、液動
制造標準：GB/T 122387-89
法蘭標準：GB9113-2000、GB17241.6-1998
結構長度標準：GB12221-89
檢驗標準：GB/T 13927-92
產品詳情

產品概述

       氣動UPVC蝶閥重量輕、耐腐蝕性強，被應用于多個領域，如一般純水和生活飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。
1、外型結構緊湊美觀
2、本體重量輕容易安裝
3、耐腐蝕性強，應用范圍廣
4、材質衛生無毒
5、耐磨損、容易拆卸，維護簡單易


主要技術參數

空氣驅動 壓縮空氣4-6bar（可帶手輪）
公稱通徑 50～300mm
公稱壓力 1.0～1.6Mpa
適用溫度 0～+60℃
連接方式 對夾
閥結構 A型
閥體材質 UPVC、CPVC、PP
閥芯材質 UPVC、CPVC、PP、PTFE
密封材質 FPM、EPDM、NBR
適用介質 PVC兼容的食品工業化學溶劑
可選附件 限位開關、定位器、電磁閥、減壓閥


主要外形連接尺寸

通徑（mm） 英寸″ 尺寸（mm）
L D1 D2-ANSI D2-JIS D2-DIN D3 H N-φm-ANSI N-φm-JSI N-φm-DIN
50 2 43 56.5 120.39 120 125 165 103 4-19 4-19 4-18
65 21/2 47.5 70 139.44 140 145 185 113 4-19 4-19 4-18
80 3 47.5 79 152.4 150 160 201 115 4-19 4-19 4-18
100 4 57.2 103 190.5 175 180 229 135 8-19 8-19 8-18
125 5 66 130 216 210 210 257 165 8-22 8-23 8-18
150 6 74 151 241.55 240 240 285 177 8-22 8-23 8-23
200 8 87.5 200 298.5 290 295 343 210 8-22 8-23 8-23
250 10 110 255 362 355 350 411 240 12-25 12-25 12-23
300 12 129 311 432 400 400 490 297 12-25 12-25 12-23
