您當前位置：行業與產品 >> 冶金閥系列 >> 電動矩形百葉閥

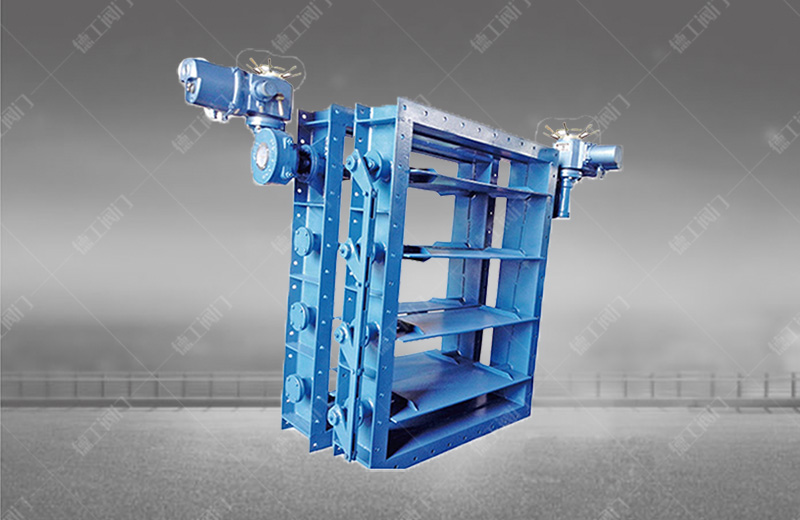

電動矩形百葉閥
技術參數
產品型號：FBD9/6/341W-1
產品規格：DN120x120~3000X3000mm
公稱壓力：0.1MPa
適用溫度：≤300°C
驅動方式：電動、氣動、液動、電液動
適用介質：含煤份、煙氣、空氣、煤氣及其它氣體
法蘭標準：GB/T9115-98
連接尺寸：GB/T2555-81 PN2.5
檢測方法：GB/T13927-92
產品詳情

產品概述

      電動矩形百葉閥主要安裝在鋼鐵冶金系統的熱風爐、加熱爐、換熱器、除塵器等系統的冷風、煤氣、空氣及煙氣管道上，起到調節介質流量的作用。也可以起到大面積截?cái)嘟橘|(zhì)、降低介質壓力的作用。當擋板在90°行程內開度變化時，通過管路中的工質流量和壓頭也相應呈線性改變，風門的線性調節特性優良，運行穩定可靠。


工作原理及結構特點

       電動矩形百葉閥是垂直百葉板式具有調節特性的閥門，由閥體、百葉板、閥軸、聯動機構、電動裝置等主要部件組成，全部為焊接結構，軸端采用柔性石墨編織填料密封，耐高溫。百葉板的啟閉靠手輪或電機驅動Z系列電動裝置，電動裝置的輸出經過一級蝸輪傳動裝置將輸出力矩傳動給閥軸，靠閥軸的轉動驅動聯動機構，使多個百葉板同步旋轉，用以改變管道內截面積，以達到調節介質流量、大面積截?cái)嘟橘|(zhì)或降低介質壓力的作用，調節角度為0-90°。


主要技術參數

閥門

公稱通徑DN（mm）

120x120—3000x3000

適用溫度（℃）

≤300

≤500

工作壓力（MPa）

≤0.1

適用介質

煤氣、空氣、煙氣

電動裝置

FBD941W-1C型號

一級Z系列電動裝置

+二級蝸輪傳動裝置

TFBD941W-1C型號

DKJ、SKJ電動執行機構



主要外形及連接尺寸

口徑
A1 XB1 		A3XB3 A2XB2 b n-Φd L FD9Z41-1 FD9T41 FD641 FD341 重量 （Kg）
L1 執行器 執行器 執行器 執行器
120x120 200X200 170x170 10 8-Φ12 140 390 DKJ-210 DTII 6320 -M QGBII- D63x120 S-01 80
160X160 240x240 210x210 430 89
200X200 280X280 258X258 14 470 105
250X250 330X330 300X300 520 112
320X320 400X400 370X370 16 170 590 148
400x400 500X500 470X470 12-Φ15 190 670 170
500X500 600X600 570X570 800 DKJ-310 DTII 100
20-M 		QGBII- D100x160 S-02 210
630X630 750X750 710X710 18 16-Φ17 210 930 260
800x800 920X920 880X880 1180 372
1000x1000 1120x1120 1080X1080 20-Φ17 250 1380 DKJ 410 DTII 300 40-M QGBII- D200x250 S-03 540
1250x1250 1370X1370 1330X1330 20 24-Φ17 1630 810
1600X1600 1740x1740 1690X1690 24 32-Φ19 300 2040 DKJ-510 DKJ-610 DTII 100
70-M 		QGBII- D250x400 S-05 1240
2000X2000 2140X2140 2095X2095 40-Φ19 2630 3030
2500X2500 2650X2650 2600X2600 28 52-Φ22 400 3130 DKJ 710 S-06 3640
3000X3000 3150x3150 3100x3100 60-Φ22 3630 4150
