您當前位置：行業與產品 >> 蝶閥系列 >> 電動對夾式襯氟蝶閥

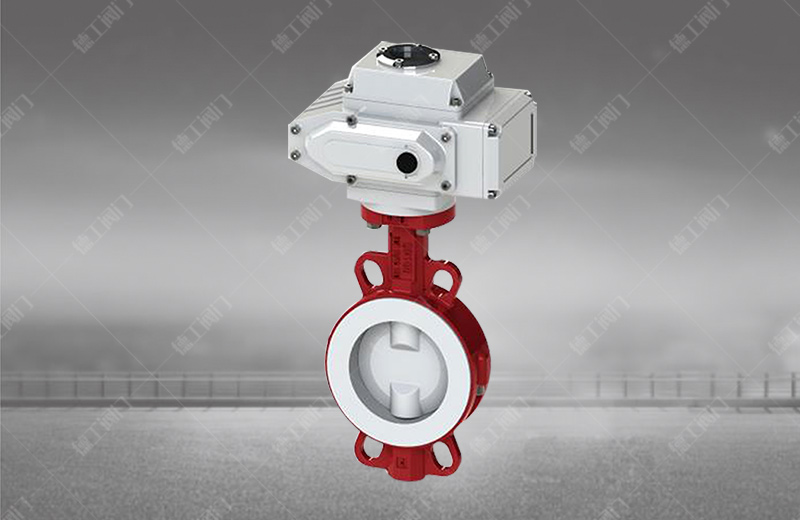

電動對夾式襯氟蝶閥
技術參數
產品型號：D971F46
公稱通徑：DN40~300mm
公稱壓力：≤1.6MPa
適用溫度：-29~+150℃
主要材質：鑄鋼、不銹鋼
驅動方式：手柄、蝸輪、電動、氣動等
制造標準GB/T 122387-89
法蘭標準GB9113-2000、GB17241.6-1998
結構長度標準GB12221-89
檢驗標準GB/T 13927-92
產品詳情

產品概述

       電動對夾式襯氟蝶閥D971F46-有開關型和調節型二種，襯氟蝶閥與電子式電動執行機構配套，輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，電動襯氟蝶閥具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大。電動對夾式襯氟蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良。


應用范圍

       對夾式電動襯氟蝶閥適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質，電動襯氟蝶閥是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品，并可取代閘閥、截止閥和其它類型的切斷、調節閥門。


主要性能參數

閥體材質：鑄鋼、不銹鋼

閥板材質：PTFE、F46、PFA等材料包覆不銹鋼

閥座材質：PTFE、F46、PFA

連接方式：對夾式，法蘭連接

壓力等級：PN10/PN16

溫度范圍：-29~+150℃

控制方式：手柄、渦輪、電動、氣動等

電動執行器：開關式,無源觸點開關式,電位計式,智能調節式

控制形式：開關切斷型，智能調節式（4-20mA信號）

適用范圍：建筑材料加工、工業領域鍋爐、爐窖的煙氣、二氧化硫等


主要外形連接尺寸（PN1.0MPa）

DN
(mm) 		NPS
(in) 		D1 D2 K E D3 A B C L n-φ h φ2 n1-φ1 f J X WT(Kg)
40 1.5 110 85 65 50 35 105 110 33 35 4-18 2 16 4-8 13 13.8 5 2.8
50 2 125 100 65 50 35 105 110 42 35 4-18 2 16 4--8 13 13.8 5 3.6
65 2.5 145 120 65 50 35 115 135 44.7 35 4-18 2 16 4-8 13 13.8 5 4
80 3 160 135 90 70 55 125 145 45.2 55 8-18 2 20 4-10 13 13.8 6 5.5
100 4 180 155 90 70 55

135

175 52.1 55 8-18 2 20 4-10 13 17.77 6 7.8
125 5 210 185 125 102 70 160 210 54.4 75 8-18 2 22 4-12 13 20.92 6 8.736
150 6 240 210 125 102 70 180 125 55.8 75 8-23 2 24 4-12 13 20.92 8 14.8
200 8 295 265 150 125 85 220 290 60.6 85 12-23 2 28 4-14 13 24.1 8 21.5
250 10 355 320 150 125 85 255 340 65.6 85 12--25 2 30 4-14 13 31.45 8 36.4
300 12 410 375 175 140 100 290 395 76.9 95 12-25 3 35 4-18 20 34.6 10 46.3
