您當前位置：行業與產品 >> 蝶閥系列 >> 大口徑中心板法蘭蝶閥

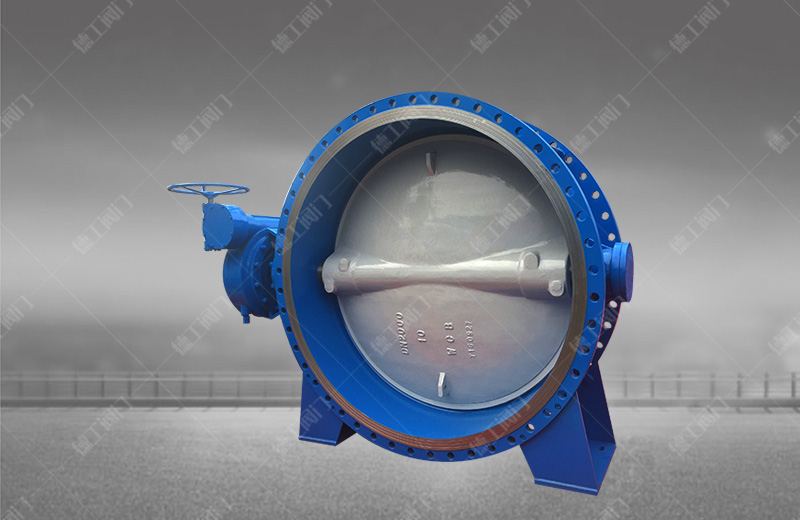

大口徑中心板法蘭蝶閥
技術參數
產品型號：D341X
公稱通徑：DN50~2400mm
公稱壓力：PN1.0~1.6Mpa
適用溫度：≤120℃
適用介質：水、空氣、食品、油品
主要零部件：閥體、閥瓣、閥桿、閥座、轉軸
主要材料：球墨鑄鐵、碳鋼
產品詳情

產品概述

       大口徑中心板法蘭蝶閥是綜合了偏心法蘭蝶閥和中線法蘭蝶閥的部分優點。本閥啟閉件是一個圓盤形的蝶板，在閥體內繞自身的軸線旋轉，從而達到啟閉或調節作用。驅動方式：手動、氣動、電動。適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。


結構特點

      1、設計新穎、合理，啟閉迅速；雙向密封性能優良，扭矩值小，零件加工性能優越。

      2、操力矩小，操作方便，省力靈巧；流量特性趨于直線, 調節性能好。

      3、法蘭連接安裝便捷，立式、臥式安裝均可。

      4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

      5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

      6、閥門可用于管端作放空閥用，性能可靠。


主要性能參數

公稱壓力

PN 1.0/1.6Mpa

適用溫度

≤120℃

適用介質

水、空氣、食品、油品

主要零部件

閥體、閥瓣、閥桿、閥座、轉軸

主要材料

球墨鑄鐵、碳鋼


主要外形連接尺寸（PN 1.0Mpa）

DN A B b f D K d F N*d0 L L1 D1 D2 N-d1 a° J X L2 Φ2 重量（kg）
50 83 120 19 3 165 125 99 13 4*Φ19 108 111 65 50 4-Φ7 45 13.8 3 32 12.6 7.6
65 93 130 19 3 185 145 118 13 4*Φ19 112 115 65 50 4-Φ7 45 13.8 3 32 12.6 9.7
80 100 145 19 3 200 160 132 13 8*Φ19 114 117 65 50 4-Φ7 45 13.8 3 32 12.6 10.6
100 114 155 19 3 220 180 156 13 8*Φ19 127 130 90 70 4-Φ10 45 17.77 5 32 15.77 13.8
125 125 170 19 3 250 210 184 13 8*Φ19 140 143 90 70 4-Φ10 45 20.92 5 32 18.92 18.2
150 143 190 19 3 285 240 211 13 8*Φ23 140 143 90 70 4-Φ10 45 20.92 5 32 18.92 21.7
200 170 205 20 3 340 295 266 13 8*Φ23 152 155 125 102 4-Φ12 45 24.1 5 45 22.1 31.8
250 198 235 22 3 395 350 319 13 12*Φ23 165 168 125 102 4-Φ12 45 31.45 8 45 28.45 44.7
300 223 280 24.5 4 445 400 370 20 12*Φ23 178 182 125 102 4-Φ12 45 34.6 8 45 31.6 57.9
350 270 310 24.5 4 505 460 429 20 16*Φ23 190 194 150 125 4-Φ14 45 34.6 8 45 31.6 81.6
400 300 340 24.5 4 565 515 480 20 16*Φ28 216 221 175 140 4-Φ18 45 36.15 10 51 33.15 106
450 340 375 25.5 4 615 565 530 20 20*Φ28 222 227 175 140 4-Φ18 45 40.95 10 51 38 147
500 355 430 26.5 4 670 620 582 22 20*Φ28 229 234 175 140 4-Φ18 45 44.12 10 57 41.15 165
600 410 500 30 5 780 725 682 22 20*Φ31 267 272 210 165 4-Φ22 45 51.62 16 70 50.65 235
700 478 560 32.5 5 895 840 794 30 24*Φ31 292 299 300 254 8-Φ18 22.5 71.35 18 66 63.35 238
800 529 620 35 5 1015 950 901 30 24*Φ34 318 325 300 254 8-Φ18 22.5 71.35 18 66 63.35 475
900 584 665 37.5 5 1115 1050 1001 34 28*Φ34 330 337 300 254 8-Φ18 22.5 84 20 118 75 595
1000 657 735 40 5 1230 1160 1112 34 28*Φ37 410 417 300 254 8-Φ18 22.5 95 22 142 85 794
1200 799 917 45 5 1455 1380 1328 34 32*Φ40 470 478 350 298 8-Φ22 22.5 117 28 150 105 1290
1400 919 1040 46 5 1675 1590 1530 40 36*Φ44 530 538 415 356 8-Φ33 22.5 134 32 200 120 2130
1500 965 1050 47.5 5 1785 1700 1630 40 36*Φ44 570 580 415 356 8-Φ32 22.5 156 36 200 140 3020
1600 1045 1150 49 5 1915 1820 1700 50 40*Φ50 600 610 415 356 8-Φ32 22.5 156 36 200 140 3560
1800 1280 1290 52 5 2115 2020 1914 55 44*Φ50 670 682 475 406 8-Φ40 22.5 178 40 280 160 4620
2000 1350 1323 55 5 2325 2230 2130 55 48*Φ50 760 772 475 406 8-Φ40 22.5 178 40 280 160 6160
2200 1430 1500 60 5 2555 2440 2320 55 52*Φ56 636 648 560 483 12-Φ40 15 200 45 300 180 6730
2400 1523 1560 68 5 2760 2650 2530 55 56*Φ56 750 762 686 603 20-Φ40 9 242 50 400 220 9586


主要外形連接尺寸（PN 1.6Mpa）

DN A B b f D K d F N*d0 L L1 D1 D2 N-d1 a° J X L2 Φ2 重量（kg）
50 83 120 19 3 165 125 99 13 4*Φ19 108 111 65 50 4-Φ7 45 13.8 3 32 12.6 7.6
65 93 130 19 3 185 145 118 13 4*Φ19 112 115 65 50 4-Φ7 45 13.8 3 32 12.6 9.7
80 100 145 19 3 200 160 132 13 8*Φ19 114 117 65 50 4-Φ7 45 13.8 3 32 12.6 10.6
100 114 155 19 3 220 180 156 13 8*Φ19 127 130 90 70 4-Φ10 45 17.77 5 32 15.77 13.8
125 125 170 19 3 250 210 184 13 8*Φ19 140 143 90 70 4-Φ10 45 20.92 5 32 18.92 18.2
150 143 190 19 3 285 240 211 13 8*Φ23 140 143 90 70 4-Φ10 45 20.92 5 32 18.92 21.7
200 170 205 20 3 340 295 266 13 12*Φ23 152 155 125 102 4-Φ12 45 24.1 5 45 22.1 31.8
250 198 235 22 3 405 355 319 13 12*Φ28 165 168 125 102 4-Φ12 45 31.45 8 45 28.45 44.7
300 223 280 24.5 4 460 410 370 20 12*Φ28 178 182 125 102 4-Φ12 45 34.6 8 45 31.6 59
350 270 310 26.5 4 520 470 429 20 16*Φ28 190 194 150 125 4-Φ14 45 36.15 10 45 33.15 86
400 300 340 28 4 580 525 480 20 16*Φ31 216 221 175 140 4-Φ18 45 40.95 10 51 37.95 119
450 340 375 30 4 640 585 530 20 20*Φ31 222 227 175 140 4-Φ18 45 45.96 12 51 42.86 165
500 355 430 31.5 4 715 650 582 22 20*Φ34 229 234 210 165 4-Φ22 45 49.22 14 57 45.72 185
600 410 500 36 5 840 770 682 22 20*Φ37 267 272 300 254 8-Φ18 22.5 57.98 15 70 53.98 263
700 478 560 39.5 5 910 840 794 30 24*Φ37 292 299 300 254 8-Φ18 22.5 71.35 18 66 63.35 361
800 529 620 43 5 1025 950 901 30 24*Φ41 318 325 350 298 8-Φ22 22.5 79 20 66 70 484
900 584 665 46.5 5 1125 1050 1001 34 28*Φ41 330 337 350 298 8-Φ22 22.5 90 22 118 80 598
1000 657 735 50 5 1255 1170 1112 34 28*Φ44 410 417 350 298 8-Φ22 22.5 100 25 142 90 824
1200 799 917 57 5 1485 1380 1328 34 32*Φ50 470 478 415 356 8-Φ33 22.5 117 28 150 105 1223
1400 919 1040 60 5 1685 1590 1530 40 36*Φ50 530 538 415 356 8-Φ33 22.5 134 32 200 120 2386
1500 965 1050 62.5 5 1820 1710 1630 40 36*Φ57 570 580 415 356 8-Φ32 22.5 156 36 200 140 3475
1600 1045 1150 65 5 1930 1820 1700 50 40*Φ57 600 610 415 365 8-Φ32 22.5 156 36 200 140 4055
1800 1156 1260 70 5 2130 2020 1914 55 44*Φ57 670 682 475 406 8-Φ40 22.5 178 40 280 160 5570
2000 1350 1323 75 5 2345 2230 2130 55 48*Φ62 760 772 475 406 8-Φ40 22.5 178 40 280 160 7240
