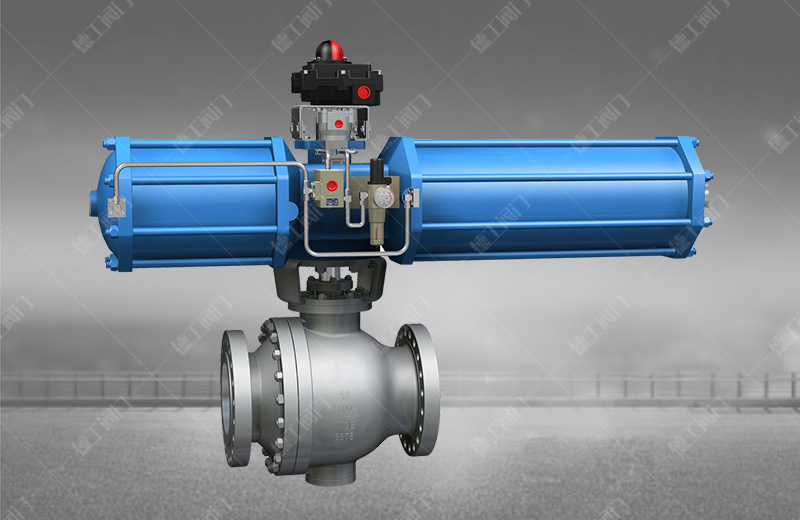

氣動固定球閥
技術參數
產品型號：Q647F
公稱通徑：DN50~500mm
公稱壓力：PN1.6~4.0 MPa
適用溫度：-29~425℃
閥體材質：WCB、WC6、WC9、LCB、CF8、CF3、CF8M、CF3M
適用介質：水、蒸汽、油品、部分酸、堿
設計依據：GB標準
設計標準：GB/12237
法蘭連接：GB/1221
連接法蘭尺寸：GB/9113、JB/T79
試驗和檢驗：JB/T9002
產品詳情

產品概述
       氣動固定球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中。球閥密閉在各類管路系統種用于截?cái)嗷蚪油ń橘|(zhì)流，使介質按照預定的程序輸送到各個指定點。


主要零件材質

閥體 閥桿 閥球 密封面 墊片 填料 工作溫度 適用介質
WCB 1Cr13 1Cr13 1Cr13
司太立合金
本體材料 		柔性石墨
不銹鋼加柔性石墨
08軟鋼
F304 F316 		柔性石墨
編結石墨 		-29-425℃ 水、蒸汽、油品
WC6 15CrMo 15CrMo -29-425℃
WC9 25Cr2MoV 25Cr2MoV
LCB 304 304 -46-354℃
CF8 304 304 -196-600℃ 部分酸、堿
CF3 304L 304L
CF8M 316 316
316L 316L


主要外形連接尺寸

公稱通徑
DN（mm） 		尺 寸 執行器型號
1.6MPa 2.5MPa 4.0MPa
L D D1 z-φd L D D1 z-φd L D D1 z-φd
50 203 160 125 4-18 216 160 125 4-18 216 160 125 4-18 可選配
DA/SR、
QGSY、
SY-CH、GTD/GTE
AW/AWS、
SY-YD、
系列執行器
（以上選配
僅供參考具
體選區用根
據實際要求）
65 222 180 146 4-18 241 180 145 8-18 241 180 145 8-18
80 241 195 160 8-18 283 195 160 8-18 283 195 160 8-18
100 305 215 180 8-18 305 230 190 8-23 305 230 190 8-23
125 356 245 210 8-18 381 270 220 8-25 381 270 220 8-25
150 394 280 240 8-23 403 300 250 8-25 403 300 250 8-25
200 457 335 295 12-23 502 360 310 12-25 502 375 320 12-30
250 533 405 355 12-25 586 425 370 12-30
300 610 460 410 12-25 648 485 430 16-30
350 686 520 470 16-25 762 550 490 16-34
400 762 580 525 16-30 838 610 550 16-34
450 864 640 585 20-30 914 660 600 20-34
500 914 705 650 20-34 991 730 660 20-41
