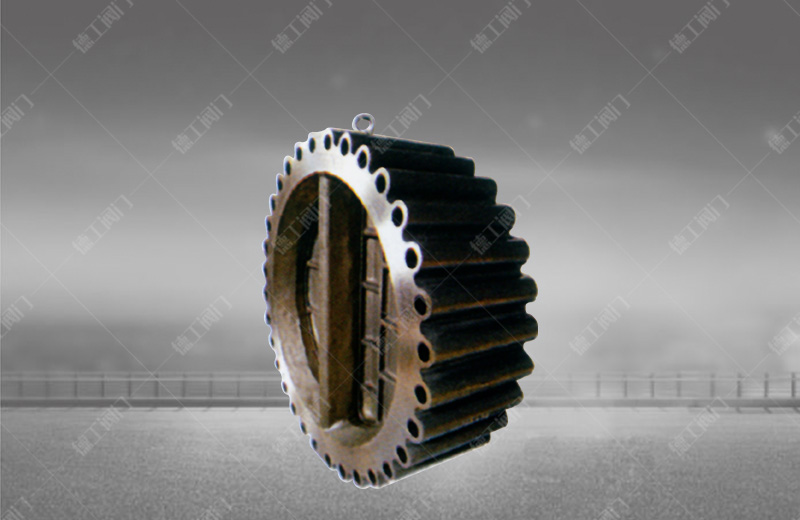

凸耳對夾雙瓣式止回閥
技術參數
產品型號：H76H/W
產品規格：NPS2~48" (DN50~1200mm)
工作壓力：PN20~260，150LB-2500LB
適用介質：水、蒸汽、油品、硝酸、強氧化性介質及尿素等
主要材料：WCB、CF3、CF8、CF3M、CF8M
設計標準：API594,API 6D,ASME B16.34
結構長度：API 594,API 6D，ASME B16.10
連接端：ASME B16.5,ASME B16.47
試驗標準：API 598,API 6D
產品詳情

產品概述

      凸耳對夾雙瓣式止回閥用于管路系統中。該閥流道通暢阻力小，動作靈敏，密封性能好。其主要作用是防止介質倒流、防止泵及其驅動電動機反轉，以及容器內介質的泄放。所以被廣泛應用于化工、醫藥、食品、市政水力等行業。該閥安裝位置不受限制，通常安裝于水平管路上，但也可以安裝于垂直管路或傾斜管路上。


產品特點

1、凸耳對夾雙瓣式止回閥主要由閥體、閥瓣、閥桿及彈簧等結構組成。

2、由于閥體的結構短、重量輕，閥瓣關閉行程短關閉迅速，減少水錘水擊等特點。

3、閥瓣為半圓雙瓣結構，可繞閥體內的轉軸旋轉，轉軸的軸線必須和閥體密封面在一個平面上，保證關閉時達到密封。

4、連接方式采用了對夾凸耳結構，可使閥體外形更加美觀、體積小、重量輕。



主要連接尺寸及重量

壓力級
 口徑DN 尺寸（mm)
 重量
（kg） 		配管法蘭（供參考）
NPS DN L D1 D2 D3 D4 P 螺孔
數量

 螺孔直徑d1 n 螺栓
數量 		螺栓直徑d 螺栓長度L1
RF RJ in mm in mm RF RJ
Class 150
PN2.0MPa 		2 50 60 120.5 92 102 51 56 82.55 4 3/4 19 1.6 4 4 5/8 M16 140 155
2 1/2 65 67 139.5 105 121 65 73 101.6 4 3/4 19 1.6 5.5 4 5/8 M16 150 165
3 80 73 152.5 127 133 80 88 114.3 4 3/4 19 1.6 7 4 5/8 M16 160 175
4 100 73 190.5 157 171 102 108 149.225 8 3/4 19 1.6 11 8 5/8 M16 170 185
5 125 86 216 186 194 127 132 171.45 8 7/8 22 1.6 15 8 3/4 M20 190 205
6 150 98 241.5 216 219 152 160 193.675 8 7/8 22 1.6 19 8 3/4 M20 205 220
8 200 127 298.5 270 273 203 210 247.65 8 7/8 22 1.6 36 8 3/4 M20 240 255
10 250 146 362 324 330 254 266 304.801 12 1 25 1.6 61 12 7/8 M24 270 285
12 300 181 432 381 406 305 310 381.001 12 1 25 1.6 119 12 7/8 M24 310 325
14 350 184 476 413 425 350 355 396.876 12 1 1/8 29 1.6 131 12 1 M27 325 340
16 400 191 540 470 483 400 405 454.026 16 1 1/8 29 1.6 180 16 1 M27 340 355
18 450 203 578 533 546 450 455 517.526 16 1 1/4 32 1.6 203 16 1 1/8 M30 365 380
20 500 219 638 584 597 500 505 558.801 20 1 1/4 32 1.6 275 20 1 1/8 M30 385 400
24 600 222 749.5 692 711 600 605 673.101 20 1 1/4 35 1.6 314 20 1 1/4 M33 405 420
28 700 305 795.5 762 - 700 700 - 40 7/8 22 1.6 910 40 3/4 M20 455 -
30 750 305 846 813 - 746 750 - 44 7/8 22 1.6 1025 44 3/4 M20 455 -
32 800 305 900 864 - 796 800 - 48 7/8 22 1.6 1344 48 3/4 M20 460 -
36 900 368 1009.5 972 - 898 910 - 44 1 25 1.6 1536 44 7/8 M24 540 -
42 1050 432 1171.5 1130 - 1050 1055 - 48 1 1/8 29 1.6 2310 48 1 M27 625 -
48 1200 524 1335 1289 - 1200 1205 - 44 1 1/4 32 1.6 3364 44 1 1/8 M30 740 -


主要連接尺寸及重量

壓力級
 口徑DN 尺寸（mm)
 重量
（kg） 		配管法蘭（供參考）
NPS DN L D1 D2 D3 D4 P 螺孔
數量

 螺孔直徑d1 n 螺栓數量 螺栓直徑d 螺栓長度L1
RF RJ in mm in mm RF RJ
Class 300
PN5.0MPa 		2 50 60 127 92 108 51 58 82.55 8 3/4 19 1.6 6 8 5/8 M16 155 175
2 1/2 65 67 149 105 127 65 73 101.6 8 7/8 22 1.6 7 8 3/4 M20 175 195
3 80 73 168.5 127 146 80 88 123.825 8 7/8 22 1.6 10 8 3/4 M20 190 210
4 100 73 200 157 175 102 108 149.225 8 7/8 22 1.6 16 8 3/4 M20 195 215
5 125 86 235 186 210 127 132 171.45 8 7/8 22 1.6 29 8 3/4 M20 215 235
6 150 98 270 216 241 152 160 211.138 12 7/8 22 1.6 32 12 3/4 M20 230 250
8 200 127 330 270 302 203 210 269.876 12 1 25 1.6 55 12 7/8 M24 280 300
10 250 146 387.5 324 356 254 266 323.851 16 1 1/8 29 1.6 82 16 1 M27 315 335
12 300 181 451 381 413 305 310 381.001 16 1 1/4 32 1.6 92 16 1 1/8 M30 365 385
14 350 222 514.5 413 457 350 355 419.101 20 1 1/4 32 1.6 251 20 1 1/8 M30 410 430
16 400 232 571.5 470 508 400 405 469.901 20 1 3/8 35 1.6 342 20 1 1/4 M33 435 455
18 450 264 628.5 533 575 450 455 533.401 24 1 3/8 35 1.6 391 24 1 1/1 M33 475 495
20 500 292 686 584 635 500 505 584.201 24 1 3/8 35 1.6 536 24 1 1/4 M33 510 535
24 600 318 813 692 749 600 608 692.151 24 1 5/8 41 1.6 833 24 1 1/2 M39 560 585
30 750 368 921 845 - 735 7400 - 36 1 1/2 38 1.6 1395 36 1 3/8 M36 650 -
36 900 483 1089 1010 - 873 880 - 32 1 3/4 45 1.6 182 32 1 5/8 M42 800 -
42 1050 568 1245 1168 - 1035 1045 - 36 1 7/8 48 1.6 3861 36 1 3/4 M45 920 -
48 1200 629 1416 1327 - 1179 1190 - 40 2 51 1.6 4370 40 1 7/8 M48 1010 -
Class 600
PN11.0MPa 		2 50 60 127 92 108 51 58 82.55 8 3/4 19 6.4 6.5 8 5/8 M16 175 180
2 1/2 65 67 149 100 127 65 73 101.6 8 7/8 22 6.4 8 8 3/4 M20 195 200
3 80 73 168 127 146 80 88 123.825 8 7/8 22 6.4 10 8 3/4 M20 210 215
4 100 79 216 157 175 102 108 149.225 8 1 25 6.4 21 8 7/8 M24 235 240
5 125 105 266.5 186 210 127 136 180.975 8 1 1/8 29 6.4 24 8 1 M27 280 285
6 150 136 292 216 241 152 162 211.138 12 1 1/8 29 6.4 57 12 1 M27 320 325
8 200 165 349 270 302 200 212 269.876 12 1 1/4 32 6.4 94 12 1 1/8 M30 370 375
10 250 213 432 324 356 250 266 323.851 16 1 3/8 35 6.4 164 16 1 1/4 M33 440 445
12 300 229 489 381 413 305 312 381.001 20 1 3/8 35 6.4 213 20 1 1/4 M33 460 465
14 350 273 527 413 457 337 355 419.101 20 1 1/2 38 6.4 343 20 1 3/8 M36 520 525
16 400 305 603 470 508 387 400 469.901 20 1 5/8 41 6.4 476 20 1 1/2 M39 575 580
18 450 362 654 533 575 438 450 533.401 20 1 3/4 44 6.4 685 20 1 5/8 M42 650 655
20 500 368 724 584 635 489 500 584.201 24 1 3/4 44 6.4 908 24 1 5/8 M42 670 680
24 600 438 838 692 749 591 600 692.151 24 2 52 6.4 1088 24 1 7/8 M48 780 790


主要連接尺寸及重量

壓力級
 口徑DN 尺寸（mm)
 重量
（kg） 		配管法蘭（供參考）
NPS DN L D1 D2 D3 D4 P 螺孔
數量

 螺孔直徑d1 n 螺栓
數量 		螺栓直徑d 螺栓長度L1
RF RJ in mm in mm RF RJ
Class 900
PN15.0MPa 		2 50 70 165.1 92 124 51 58 95.25 8 2 26 6.4 13 8 7/8 M24 225 230
2 1/2 65 83 190.5 105 137 65 73 107.95 8 1 1/8 29 6.4 18 8 1 M27 250 255
3 80 83 190.5 127 156 80 90 123.82 8 1 26 6.4 21 8 7/8 M24 240 245
4 100 102 234.9 157 181 102 108 149.22 8 1 1/4 32 6.4 36 8 1 1/8 M30 285 290
5 125 110 279.4 186 216 127 136 180.98 8 1 3/8 35 6.4 65 8 1 1/4 M33 310 315
6 1500 159 317.5 216 241 150 162 211.12 12 1 1/4 32 6.4 82 12 1 1/8 M30 365 370
8 200 203 393.7 270 308 200 212 269.88 12 1 1/2 39 6.4 174 12 1 3/8 M36 440 445
10 250 241 469.9 324 362 250 266 323.85 16 1 1/2 39 6.4 264 16 1 3/8 M36 490 495
12 300 292 533.4 381 416 305 312 381 20 1 1/2 39 6.4 211 20 1 3/8 M36 560 565
14 350 356 558.8 413 467 337 355 419.1 20 1 5/8 42 6.4 612 20 1 1/2 M39 645 655
16 400 384 615.9 470 524 387 400 469.9 20 1 3/4 45 6.4 712 20 1 5/8 M42 685 695
18 450 451 685.8 533 594 438 450 533.4 20 2 51 6.4 1160 20 1 7/8 M48 790 805
20 500 451 749.3 584 648 487 496 584.2 20 2 1/8 54 6.4 1568 20 2 M52 810 925
24 600 495 901.7 692 772 591 600 692.158 20 2 5/8 67 6.4 1881 20 2 1/2 M64 945 965
Class1500
PN26.0MPa 		2 50 70 165.1 92 124 51 58 95.25 8 1 26 6.4 14 8 7/8 M24 225 230
2 1/2 65 83 190.5 100 137 65 73 107.95 8 1 1/8 29 6.4 19 8 1 M27 250 255
3 80 83 203.2 125 168 80 90 136.52 8 1 1/4 32 6.4 25 8 1 1/8 M30 270 2758
4 100 102 241.3 157 194 102 108 161.92 8 1 3/8 35 6.4 43 8 1 1/4 M33 310 315
5 125 110 292.1 186 229 127 136 193.68 8 1 5/8 42 6.4 72 8 1 1/5 M39 370 375
6 150 159 317.5 216 248 150 162 211.12 12 1 1/2 39 6.4 101 12 1 3/8 M36 430 440
8 200 206 3963.7 270 318 200 212 269.8 12 1 3/4 45 6.4 240 12 1 5/8 M42 510 520
10 250 248 482.6 324 371 254 266 323.85 12 2 51 6.4 306 12 1 7/8 M48 600 610
12 300 305 581.5 381 438 305 312 381 16 2 1/8 54 6.4 541 16 2 M52 695 715
14 350 356 635 413 489 337 355 419.1 16 2 3/8 61 6.4 932 16 2 1/4 M56 775 800
16 400 384 704.8 470 546 387 387 469.9 16 2 5/8 67 6.4 980 16 2 1/2 M64 850 880
Class2500
PN26.0MPa 		2 50 70 171.4 92 133 42 42 101.6 8 1 1/8 29 6.4 19 8 1 M27 225 260
2 1/2 65 83 196.8 105 149 52 52 111.12 8 1 1/4 32 6.4 31 8 1 1/8 M30 290 305
3 80 86 228.6 127 168 62 62 127 8 1 3/8 35 6.4 388 8 1 1/4 M33 320 330
4 100 105 273 157 203 88 88 157.18 8 1 5/8 42 6.4 69 8 1 1/2 M39 370 380
5 125 110 323.8 186 241 100 100 190.5 8 1 7/8 48 6.4 135 8 1 3/4 M45 420 435
6 150 159 368.3 216 279 150 150 228.6 8 2 1/8 54 6.4 184 8 2 M52 515 530
8 200 206 438.1 270 340 180 180 279.4 12 2 1/8 54 6.4 380 12 2 M52 600 620
10 250 254 539.7 324 425 225 225 342.9 12 2 5/8 67 6.4 489 12 2 1/2 M64 750 775
12 300 305 619.1 381 495 266 266 406.4 12 2 7/8 74 6.4 747 12 2 3/4 M70 855 885
