您當前位置：行業與產品 >> 水力控制閥系列 >> 薄膜式減壓閥

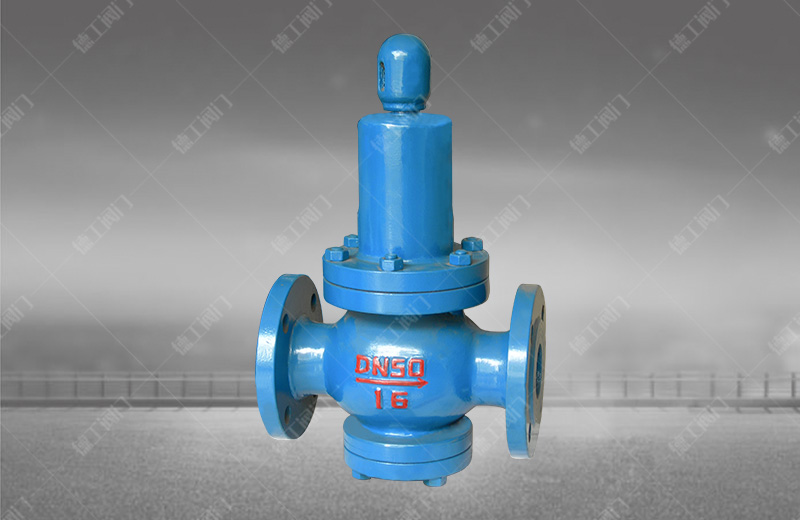

薄膜式減壓閥
技術參數
產品型號：Y42X
公稱通徑：DN15~500mm
公稱壓力：PN1.0~2.5MPa
工作溫度：0℃-80℃
主要材質：WCB、2Cr13、2Cr13/25(鍍硬鉻)、2Cr13/銅合金
驅動方式：手動
法蘭標準：GB/T17241.6、GB/T9113
試驗標準：GB/T13927、API598
產品詳情

Y42X型薄膜式減壓閥產品介紹

       薄膜式減壓閥主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。



Y42X型薄膜式減壓閥主要技術參數和性能指標

公稱壓力（Mpa） 1.0 1.6 2.5
殼體試驗壓力（Mpa）* 1.5 2.4 3.75
密封試驗壓力（Mpa） 1.0 1.6 2.5
最高進口壓力（Mpa） 1.0 1.6 2.5
出口壓力范圍（Mpa） 0.2-0.8 0.2-1.0 0.4-1.6
壓力特性偏差（Mpa）△P2P GB12244-1989
流量特性偏差（Mpa）P2G GB12244-1989
滲漏量 0
工作溫度 0℃-80℃

*：殼體試驗不包括膜片、閥蓋


Y42X型薄膜式減壓閥主要外形尺寸

公稱通徑DN 外形尺寸
L H H1
15 160 265 100
20 160 265 100
25 180 285 110
32 200 285 110
40 220 320 120
50 250 320 120
65 280 335 140
80 310 425 165
100 350 445 185
125 400 590 225
150 450 625 260
200 500 680 280
250 650 855 335
300 800 935 385
350 850 1015 430
400 900 1095 455
450 900 1165 500
500 950 1205 525
