您當前位置：行業與產品 >> 調節閥系列 >> 電子式電動套筒調節閥

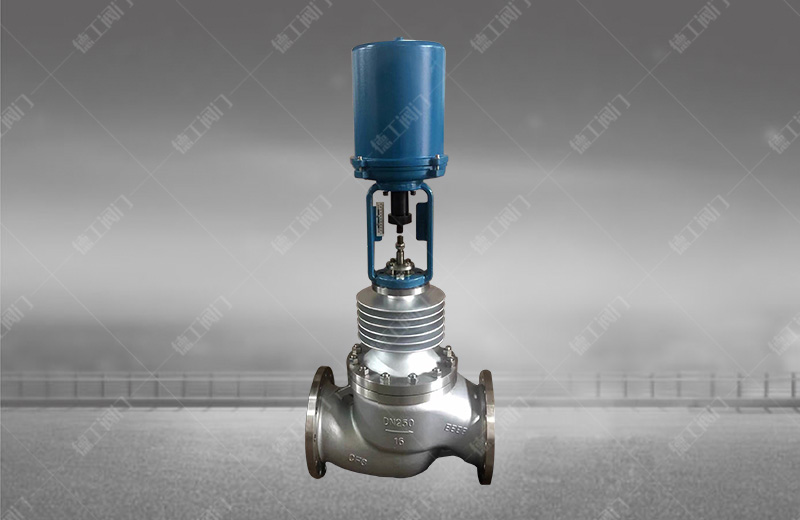

電子式電動套筒調節閥
技術參數
產品型號：ZDLM
公稱通徑：DN25~300mm
公稱壓力：ANSI 125~600；JIS 10~40K；PN1.6~6.4MPa
主要材質：鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
驅動方式：電動
設計標準：GB/T17213
檢驗標準：GB/T4213法蘭標準：JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
產品詳情

產品概述

       ZDLM 電子式電動套筒調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成（也可配其它品牌直行程執行機構）。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號（4-20mADC或1-5VDC）及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。

       單座閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度的場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。


主要技術參數

型號 額定輸出力N 速度mm/s 技術參數
PSL 361L PSL 361L PSL 361L PSL 361L
201 361LSA-08
361LXA-08 		1000 800
800 		0.25 4.2
4.2 		電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
（信號線用屏蔽線）
輸出信號：DC4～20mA
防護等級：IP67
帶手輪
 電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
（信號線用屏蔽線）
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄
202 361LSA-20
361LXA-20 		2000 2000
2000 		0.50 2.1
2.1
204 361LSB-30
361LXB-30 		4500 3000
3000 		0.50 3.5
3.5
208 361LSB-50
361LXB-50 		8000 5000
5000 		1.00 1.7
1.7
312 361LSC-65 12000 6500 0.60 2.8
325 361LSC-99 25000 10000 1.0 2.0


性能指標

項目 指標值
基本誤差％ 配361L 2.0； 配PSL 0.1
回差％ 2.5
死區％ 1.0
始終點偏差％ 電開 始點 ±2.5
終點 ±2.5
電關 始點 ±2.5
終點 ±2.5
可調范圍 30：1
額定行程偏差％ 2.5
允許泄量L/H 單密封符合JB/T7387-94 IV級 小于閥的額定容量×10-4
雙密封符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3


允許壓差

公稱通徑（mm） 25 40 50 65 80 100 150 200 250 300
閥座直徑（mm） 25 32 40 50 65 80 100 125 150 200 250 300
執行機構 允許壓差△P（MPa）
配PSL PSL202 6.4
3.14 		6.4
1.92 		6.4
1.23 		5.1
0.78
PSL204 4.31 2.76 1.76 6.4
1.04 		6.4
0.69 		5.62
0.44
PSL208 1.86 1.23 0.78 6.4
0.50 		5.31
0.35 		3.97
0.20
PSL320 1.26
 0.87 0.49 6.4
0.32 		4.14
0.22
配361L 361LSA-20 6.4
3.14 		6.4
1.92 		6.4
1.23 		6.4
0.78
361LSB-50 6.4
1.16 		6.4
0.76 		6.25
0.49
361LSC-65 6.4
0.64 		4.32
0.41 		3.23
0.28
361LSC-99 0.63 0.44 0.25 3.31
0.16 		0.27
0.11

注：
1、同一格內上排為雙密封型允許壓差，下排為單密封型允許壓差。
2、實際配置需根據具體工藝參數確定。如果允許壓差不清楚或****工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決。


外形尺寸
公稱通徑(mm) 25 40 50 65 80 100 150 200 250 300
L(mm) PN1.6MPa 184 222 254 276 298 352 451 600 720 820
PN4.0MPa 197 235 267 292 317 368 473 600 760 850
PN6.4MPa 210 251 286 311 337 394 508 650 800 870
H1(mm) 72 87 92 105 110 127 174 209 300 350
配PSL H(mm) 普通型 750 765 767 845 857 875 1025 1045 1252 1545
散熱片型 900 930 937 1025 1042 1085 1285 1305 1805 1825
D(mm) 176 225
重量(KG) 23.5 33.5 40.5 69 84 112 189 262 415 635
配361L H(mm) 普通型 513 650 652 770 782 800 1080 1125 1345 1365
散熱片型 663 815 822 950 967 1010 1340 1385 1625 1645
D(mm) 225 310
重量(KG) 31 49 56 84 99 127 242 315 463 683
