產品概述

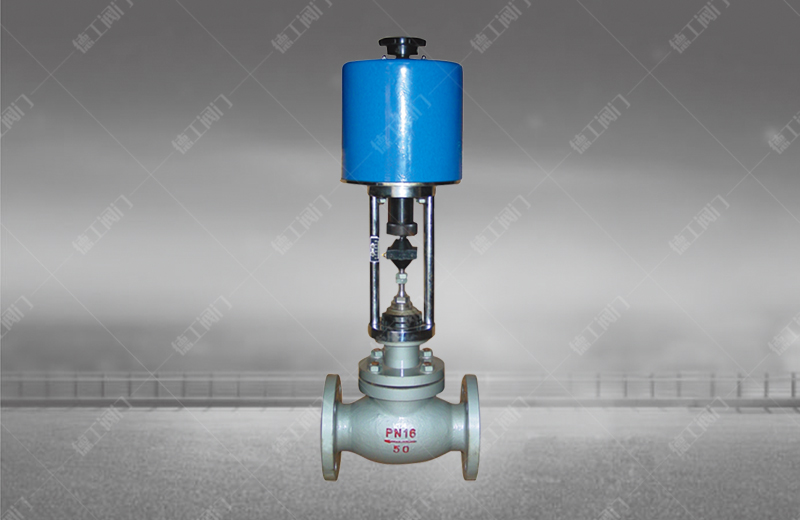

ZDLP電子式電動單座調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。單座閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度的場合。ZDLP電子式電動單座調節閥廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
公稱通徑mm
G3/4”
20
25
32
40
50
65
80
100
125
150
200
250
300
閥座通徑mm
3
4
5
6
7
8
10
12
15
20
26
32
40
50
66
80
100
125
150
200
250
300
額定流量系數kv
直線型
0.08
0.12
0.20
0.32
0.5
0.8
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
1000
1600
等百分比
1.6
2.5
4
6.3
10
16
25
40
63
100
160
250
400
630
900
1440
公稱壓力(MPa)
0.6,1.6， 2.5， 4.0， 6.4
行程(mm)
10
16
25
40
60
100
流量特性
直線
直線，等百分比，快開
工作溫度℃
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭尺寸
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
閥體型式
直通單座鑄造球型閥
上閥蓋型式
普通式（常溫），熱片式（中溫），長頸式（低溫）
配用電動執行機構型號
PSL
PSL-201
PSL-202
PSL-204
PSL-208
PSL-312
PSL325
361L
381LSA-08
381LSA-20
381LSB-30
381LSB-
381LSC-65
381LSC-99
防爆型
381LXA-20
381LXB-30
381LXB-
主要技術參數
381LXA-08
50
50
執行機構主要技術參數
型號
額定輸出力N
速度mm/s
技術參數
PSL
381L
PSL
361L
PSL
361L
PSL
361L
201
381LSA-08
1000
800
0.25
4.2
電源：AC220V 50Hz
電源：AC220V 50Hz
202
381LSA-20
2000
2000
0.50
2.1
204
381LSB-30
4500
3000
0.50
3.5
208
381LSB-50
8000
5000
1.00
1.7
312
381LSC-65
12000
6500
0.60
2.8
325
381LSC-99
25000
10000
1.0
2.0
381LXA-08
800
4.2
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄
381LXA-20
2000
2.1
381LXB-30
3000
3.5
381LXB-50
5000
1.7
電動單座調節閥性能指標
項目
指標值
基本誤差％
配3610L±2.5； 帶定位器 ±1.0
回差％
配361L ±2.0； 配PSL±1.0
死區％
1
始終點偏差％
電開
始點
±2.5
終點
±2.5
電關
始點
±2.5
終點
±2.5
可調范圍
50:01:00
額定行程偏差％
2.5
泄量量L/H
符合JB/T7387-94 IV級 小于閥的額定容量×10-4
電動單座調節閥 外形尺寸
|
公通徑(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||
|
L(mm) |
PN1.6MPa |
181 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
720 |
820 |
|
|
|
PN4.0MPa |
194 |
197 |
235 |
267 |
292 |
317 |
368 |
473 |
600 |
760 |
850 |
|
|
|
PN6.4MPa |
206 |
210 |
251 |
286 |
311 |
337 |
394 |
508 |
650 |
800 |
870 |
|
|
H1(mm) |
67 |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
300 |
350 |
||
|
配PSL |
H(mm) |
普通型 |
738 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
1252 |
1545 |
|
|
|
散熱片型 |
888 |
900 |
930 |
937 |
1025 |
1042 |
1085 |
1285 |
1305 |
1805 |
1825 |
|
|
D(mm) |
176 |
225 |
||||||||||
|
|
重量(KG) |
15 |
17 |
24 |
29 |
49 |
61 |
82 |
150 |
211 |
370 |
570 |
|
|
配381L |
H(mm) |
普通型 |
501 |
513 |
650 |
652 |
770 |
782 |
800 |
1080 |
1125 |
1345 |
1365 |
|
|
|
散熱片型 |
651 |
663 |
815 |
822 |
950 |
967 |
1010 |
1340 |
1385 |
1625 |
1645 |
|
|
D(mm) |
225 |
310 |
||||||||||
|
|
重量(KG) |
23 |
24 |
39 |
44 |
64 |
76 |
97 |
203 |
264 |
418 |
618 |
|
