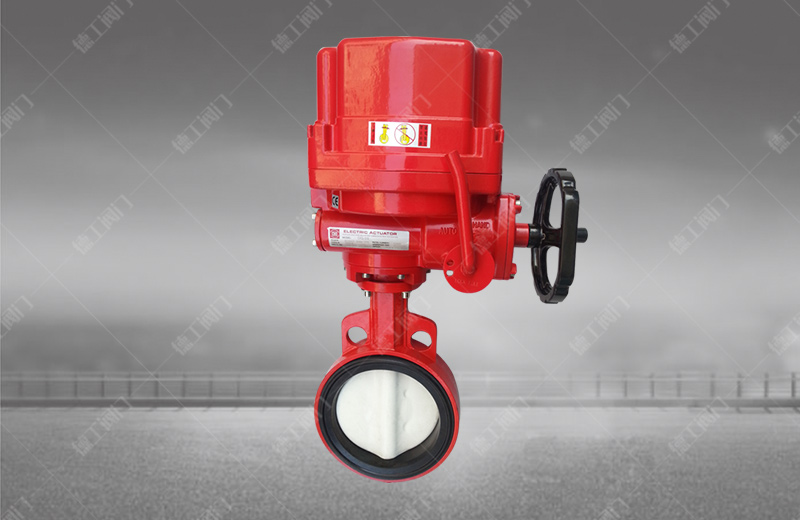

電動無銷尼龍涂層蝶閥
技術參數
產品型號：D971X
公稱通徑：DN40-DN600mm
壓力等級：PN1.0~1.6MPa
主要材質：WCB、球墨鑄鐵、304、316
連接方式：對夾式、法蘭式、LT凸耳對夾式
適用介質：水、液體、氣體、油類、粉體、蒸汽、酸堿腐蝕性介質
電動執行器：EX d II BT4/CT5-開關型、調節型
電壓：AC220V、AC380V、DC24V等；特殊定制
產品詳情
閥內組件

閥板材質：球墨鑄鐵鍍鎳、尼龍涂層、鋁青銅、304、316、316L、1.4529、2507

閥桿材質：不銹鋼410、304


設計制造標準

設計制造：GB/T12238-2008

連接標準：JB/T 79.1-1994 ASME B16.10

結構長度：GB/T12221-2005 ASME B16.5

壓力試驗：GB/T13927-2008


電動執行器

開關型：反饋信號：無源觸點信號\4-20mA\電阻信號

調節型：輸入信號4-20mA\0-10V\1-5V；反饋信號：4-20mA\0-10V\1-5V

電壓：AC220V\380V\110V\24V、DC12V\24V等；特殊電壓可定制

防爆等級：可選防爆型EXdIIBT4



主要外形連接尺寸及重量（PN1.0/1.6MPa）
DN(mm) A B C D1 L n-Φ K E 4-Φ1 Φ2 G 重量WT（kg)
50 140 80 43 125 32 4-19 77 57.15 4-6.7 12.6 100 3.34
65 152 89 46 145 32 4-19 77 57.15 4-.67 12.6 120 3.94
80 159 95 45.21 160 32 8-19 77 57.15 4-.67 12.6 127 4.05
100 178 114 52.07 180 32 8-19 92 69.85 4-10.3 15.77 156 5.48
125 190 127 55.5 210 32 8-19 92 69.85 4-10.3 18.92 190 7.66
150 203 139 55.75 240 32 8-23 92 69.85 4-10.3 18.92 212 8.5
200 238 175 60.58 295 45 8-23 115 88.9 4-14.3 22.1 268 25
250 268 203 68 350 45 12-23 115 88.9 4-14.3 28.45 325 31.4
300 306 242 76.9 400 45 12-23 140 107.95 4-14.3 31.6 403 45.9
350 368 267 76.17 460 45 16-23 140 107.95 4-14.3 31.6 436 54
